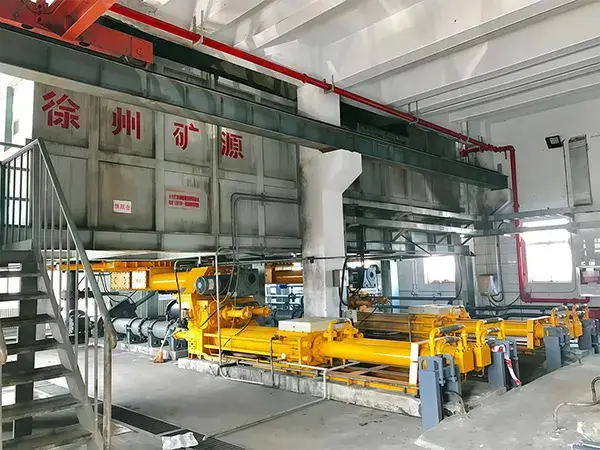

Система предварительной обработки угольного шлама
Система удаления примесей, а также хранения и перекачки угольного шламаДанная система подготавливает угольный шлам к сжиганию в котлах с псевдоожиженным слоем, решая проблему снижения стабильности сжигания из-за агломерации шлама. Основная задача данной системы состоит в получении однородной смеси и её стабильной перекачки в котёл. Как правило, технологический процесс предполагает формирование перекачиваемой суспензии, удаление включений, хранение, перекачку через трубопроводы, а также силовые и управляющие блоки. Такой процесс повышает стабильность обработки и утилизации шлама и увеличивает долю угольного шлама в топливной смеси при длительной работе установки.

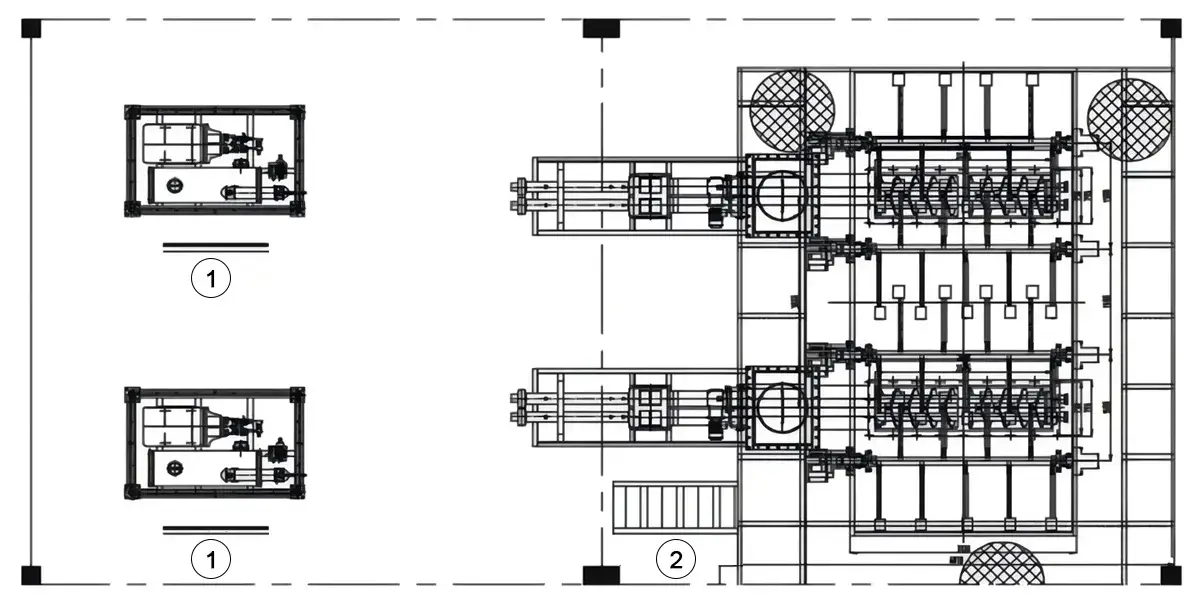

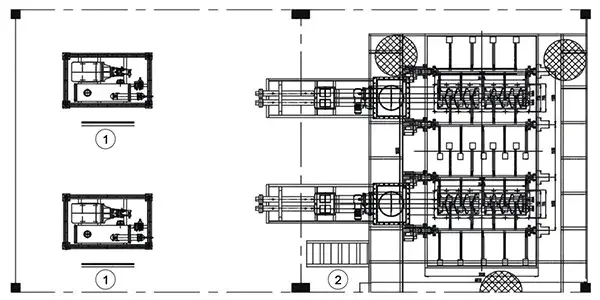

- Гидравлическая силовая установка (HPU) для перекачки
- Система транспортировки

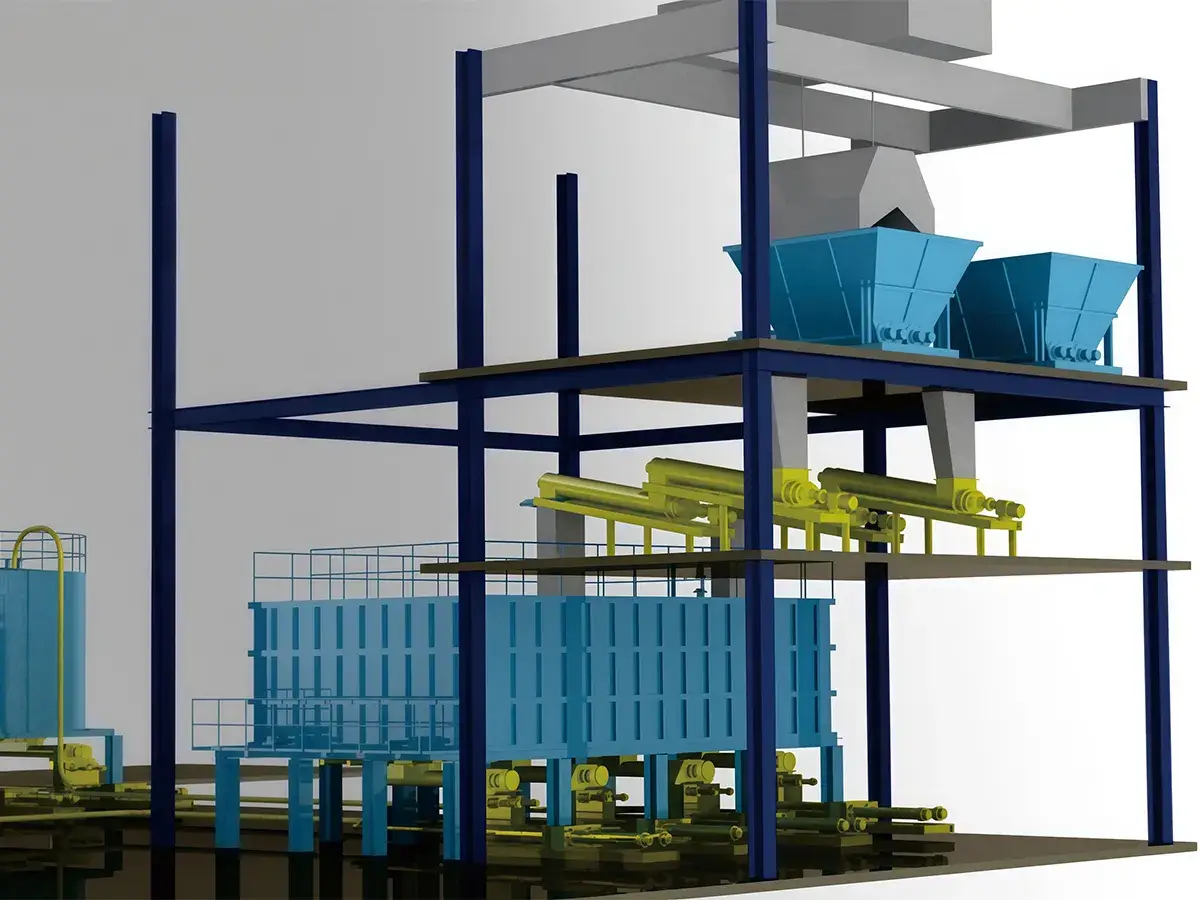

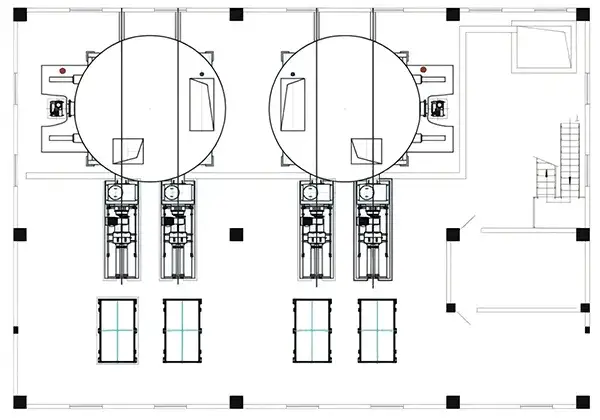

- Угольный шлам извлекается из шламохранилища с помощью грейферного ковша и подается в приемный бункер.
- Шлам выгружается в установку для подготовки шлама, где происходит формирование смеси для перекачки и первичное отделение крупных включений.

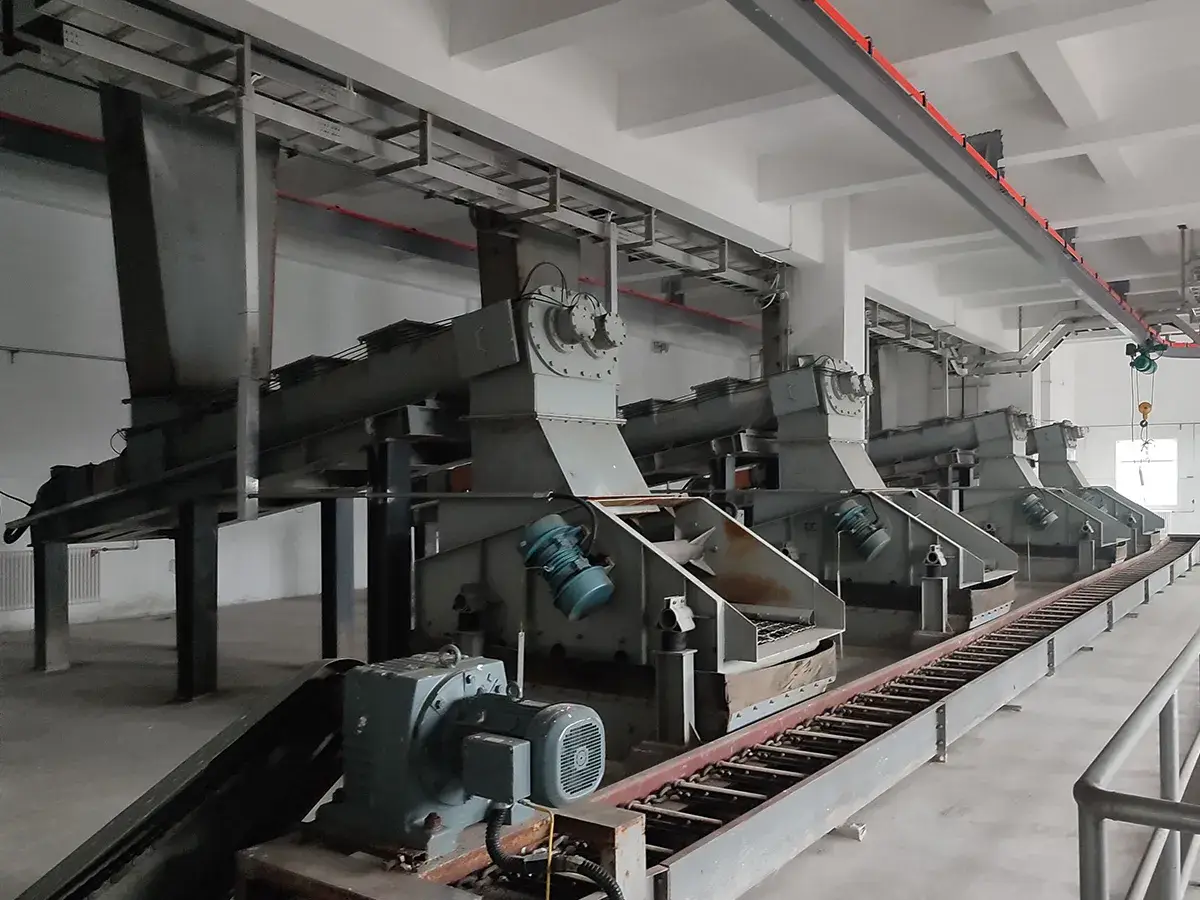

- Далее шлам и оставшиеся отходы проходят через вибрационный грохот для дополнительного разделения.
- Грохот отсеивает крупные включения для последующего удаления, а остальной шлам поступает в буферный бункер.

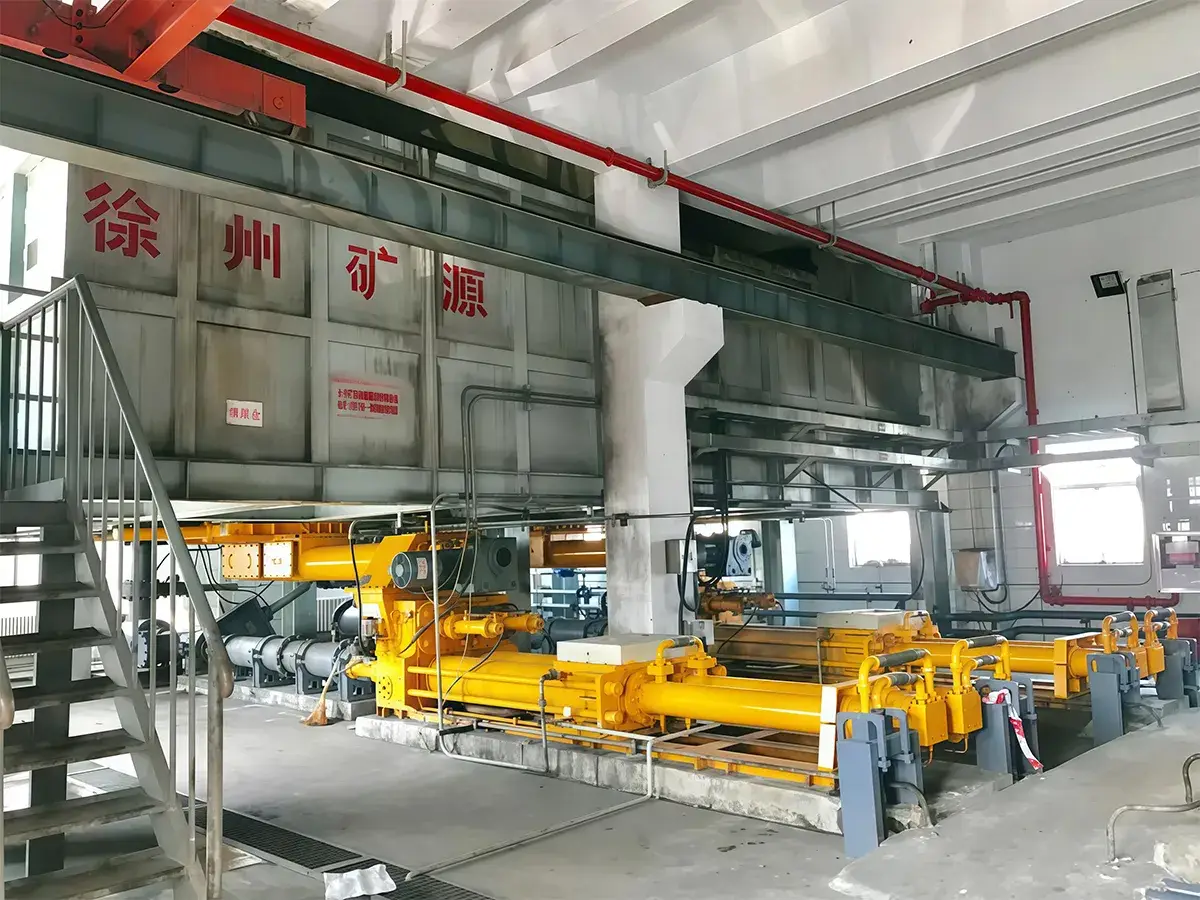

- После буферного бункера шлам проходит через гидравлический рабочий клапан, двухшнековый питатель, плунжерный насос с двумя цилиндрами и трубопровод высокого давления. После этого он подается в котёл для сжигания в кипящем слое.

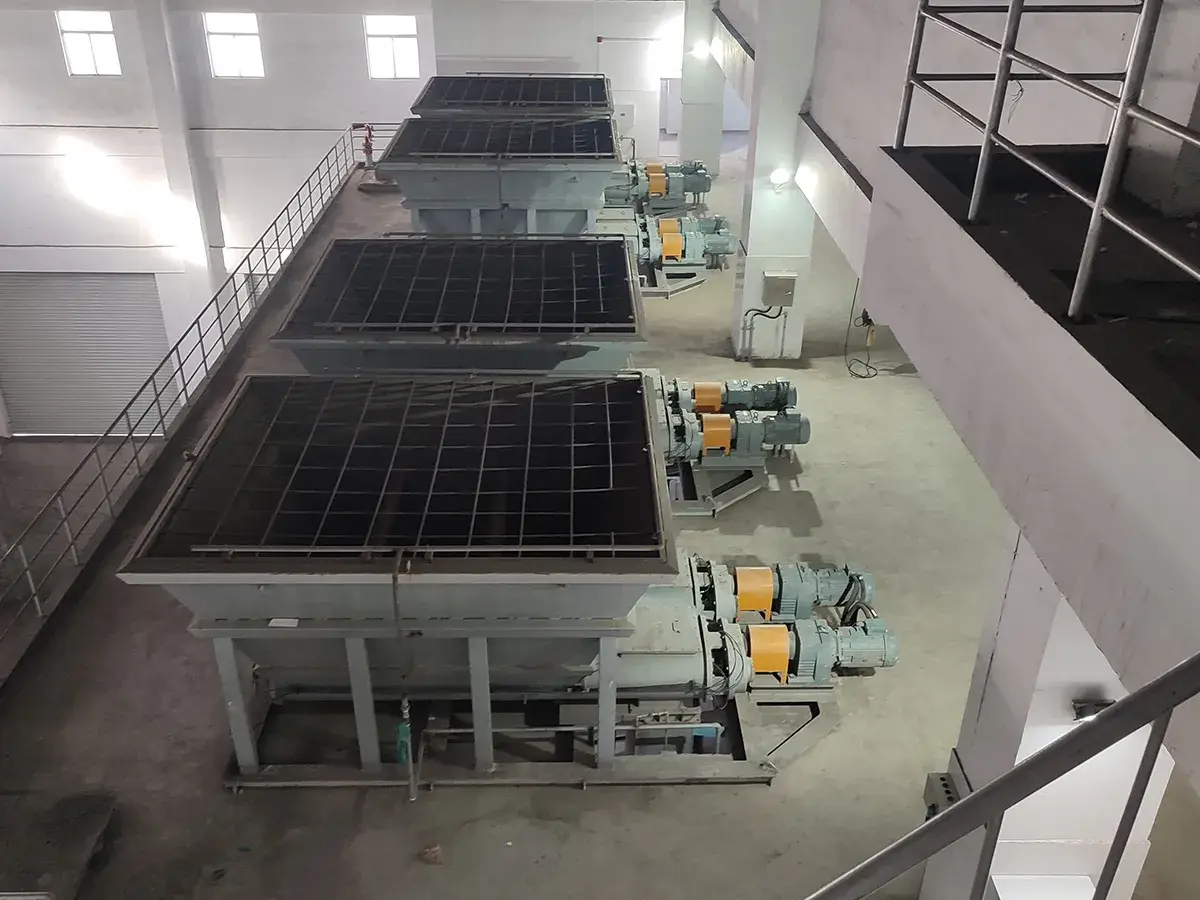

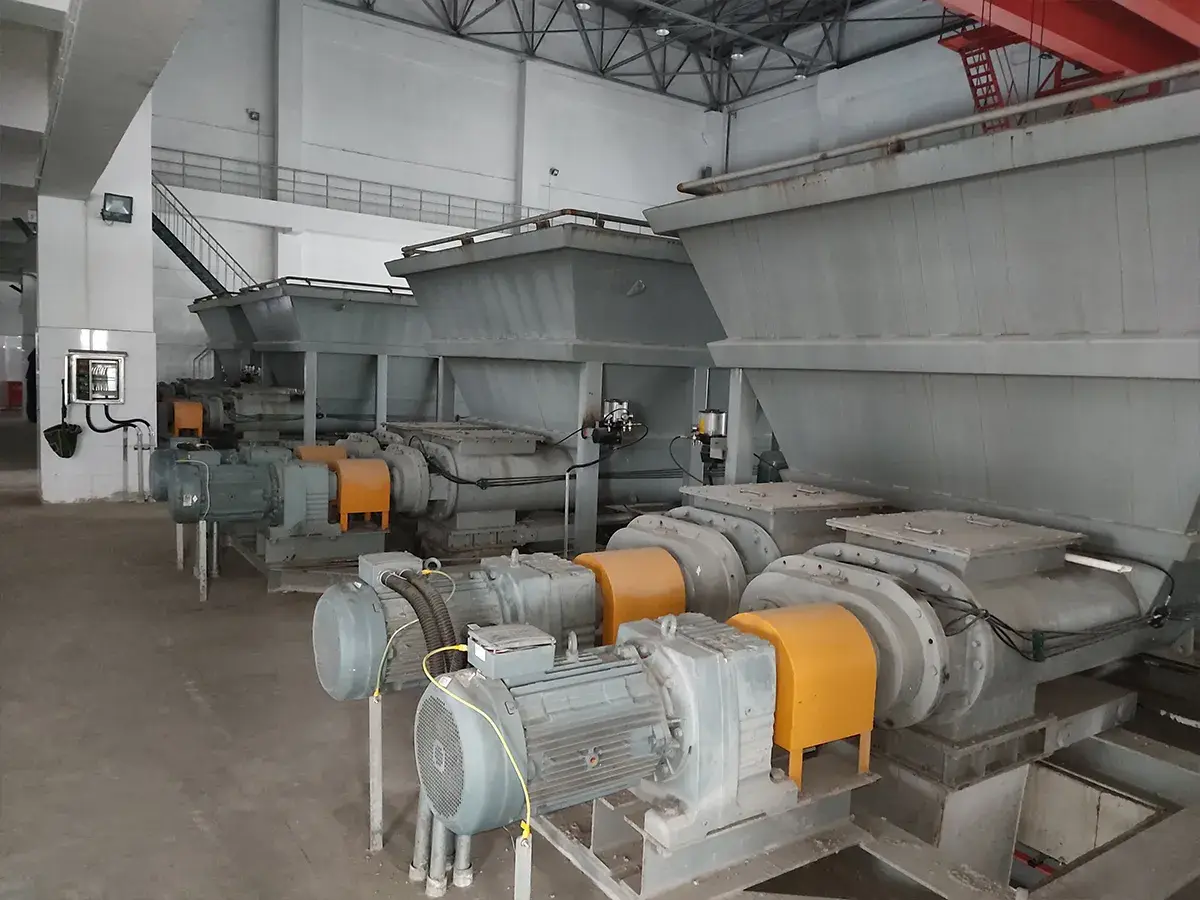

- Приемный бункер имеет квадратную стальную конструкцию с наружным усиливающим каркасом. Внутренняя поверхность покрыта керамическим антикоррозионным и износостойким слоем толщиной не менее 400 мкм.

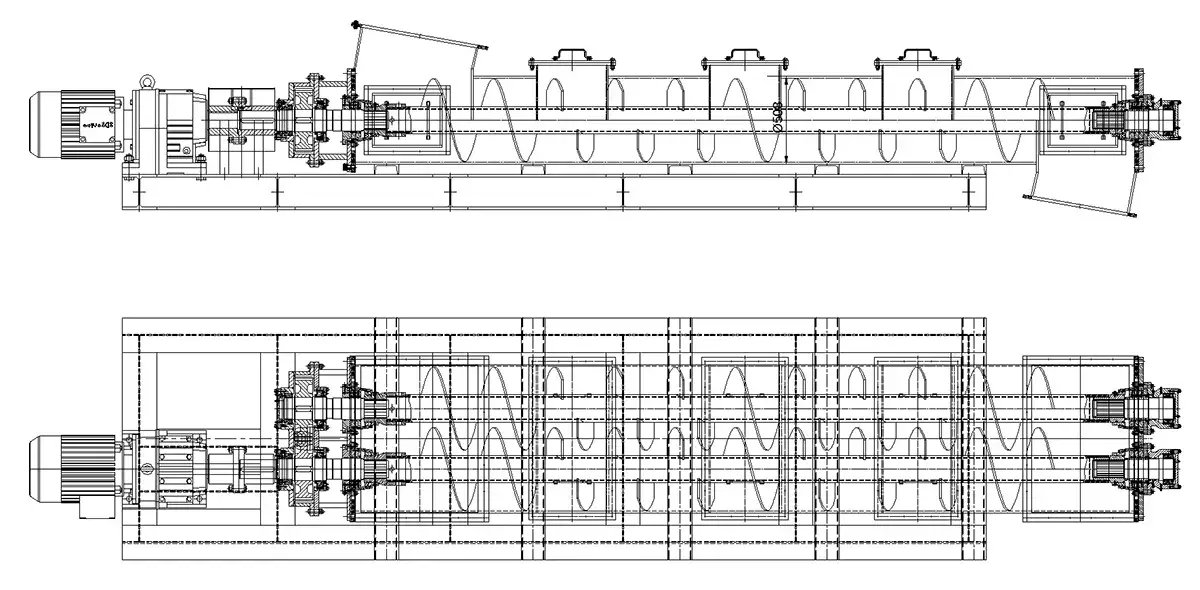

- В нижней части бункера установлены два двухвальных шнековых конвейера для выгрузки. В зоне выхода шнека предусмотрено прямоугольное разгрузочное отверстие. Благодаря нижнему расположению шнеки разрушают структуру угольного шлама, обеспечивают его равномерное перемешивание, а также перемещают материал от обеих сторон бункера к зоне загрузки шнека.
- Решетка на входе предотвращает попадание крупных включений в бункер.
Установка для подготовки угольного шлама разработана компанией Kuangyuan с учетом физических свойств материала: угольный шлам склонен к слёживанию, а также обладает низкой твердостью, высокой липкостью, легко смешивается с водой и не подвержен расслоению.
Мы многократно тестировали различные механизмы дробления и подготовки шлама, и в итоге разработали установку, которая объединяет дробление, формирование перекачиваемой смеси, гомогенизацию и систему удаления включений. Две функциональные зоны не имеют чётких границ между собой и представлены зоной дробления и приготовления смеси, расположенной со стороны загрузки, и зоной гомогенизации шлама, расположенной со стороны выгрузки.
