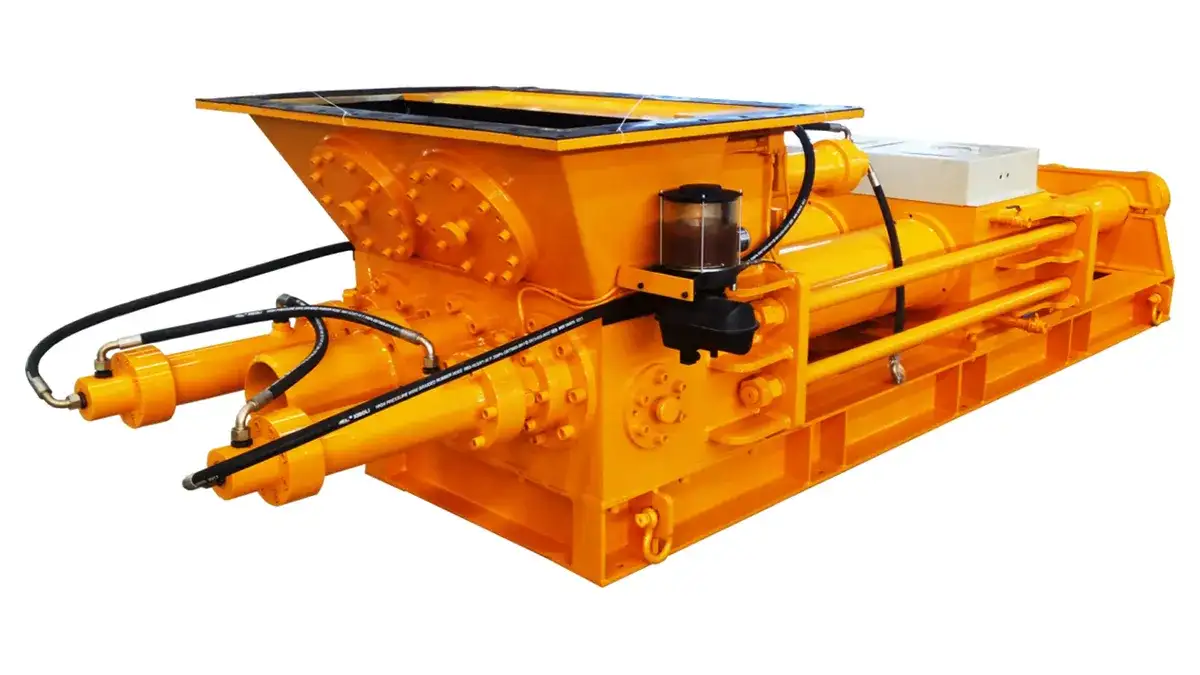

Плунжерные шламовые насосы с двумя цилиндрами и конусным клапаном
Шламовые насосы с закрытой насосной камерой и автоматической защитой от превышения давления для перекачивания обезвоженного шлама и густых материалов
Плунжерные насосы высокого давления Kuangyuan имеют двухцилиндровую конструкцию, конусный переключающий клапан и используют гидравлический привод для управления всасыванием и нагнетанием. Насосная камера полностью герметична и эффективно предотвращает утечки. Гидравлическая система оснащена манометром для контроля давления на выходе. Если давление превышает установленный предел (как правило, это указывает на наличие засора), система подаёт сигнал и автоматически останавливает насос.
Конусный клапан не допускает резких скачков давления при переключении потока и предотвращает обратное движение потока. Это повышает объёмную эффективность шламового насоса и повышает стабильность подачи материала. Бункер с конусным клапаном полностью герметичен и имеет простую конструкцию, что снижает риск отказов. Бункер и конусный клапан рассчитаны на обслуживание с интервалом до 2 лет.

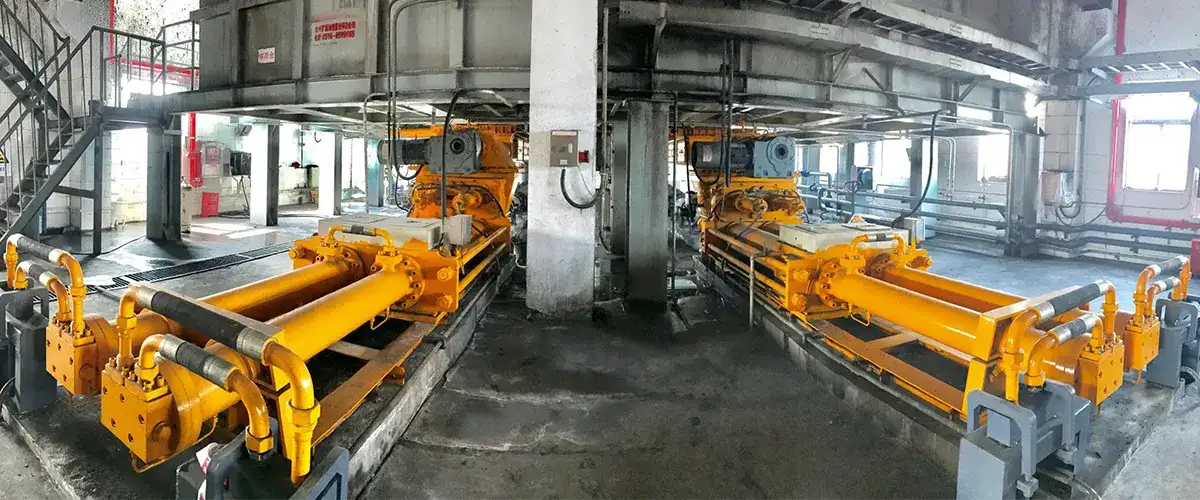

Данные шламовые насосы широко используются для перекачивания густых и высоковязких материалов, включая обезвоженный шлам, органические отходы, материалы для обратной засыпки, опасные отходы, нефтешламы и навоз.
| Модель | Расход (плавная регулировка), м³/ч | Макс. давление, МПа | Ход поршня, мм | Диаметр цилиндра, мм |
| |
0-5 | 20 | 500 | 160 |
| |
0-10 | 20 | 1000 | 160 |
| |
0-15 | 20 | 1000 | 200 |
| |
0-20 | 20 | 1000 | 230 |
| |
0-30 | 20 | 1000/1600 | 250 |
| |
0-100 | 20 | 2600 | 320 |
| |
0-200 | 20 | 2600 | 350 |
| |
0-300 | 20 | 2600 | 400 |

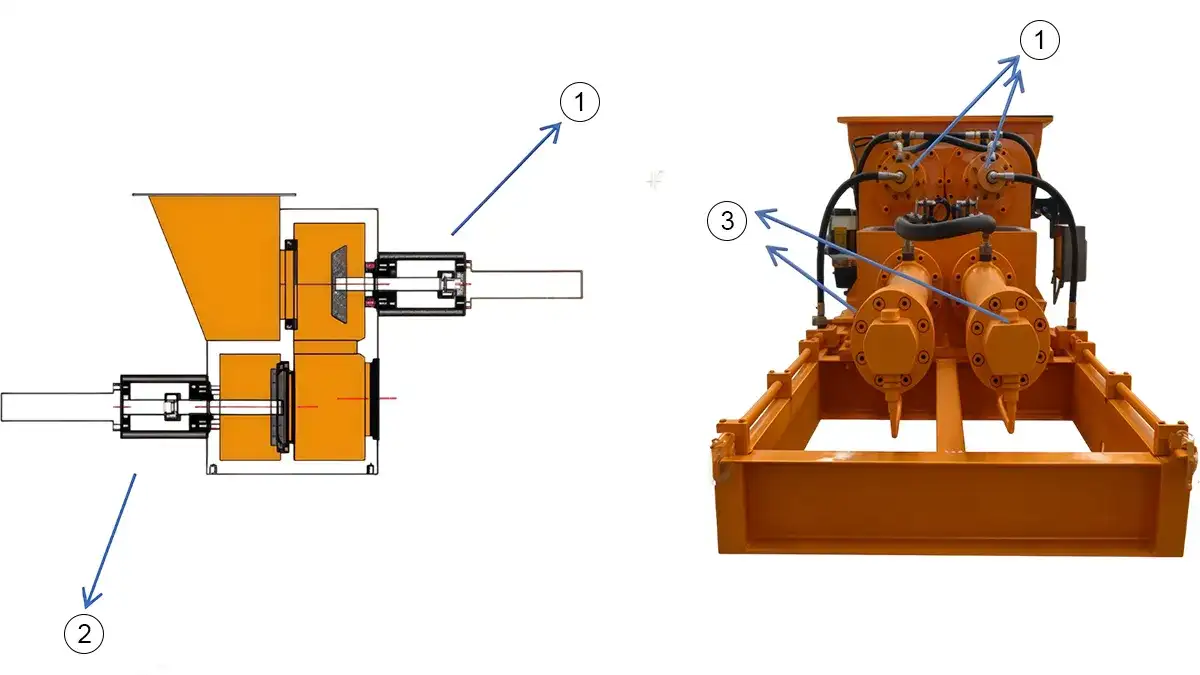

- Впускной клапан
- Выпускной клапан
- Плунжерный цилиндр
Специальная герметичная конструкция эффективно предотвращает утечку материала.

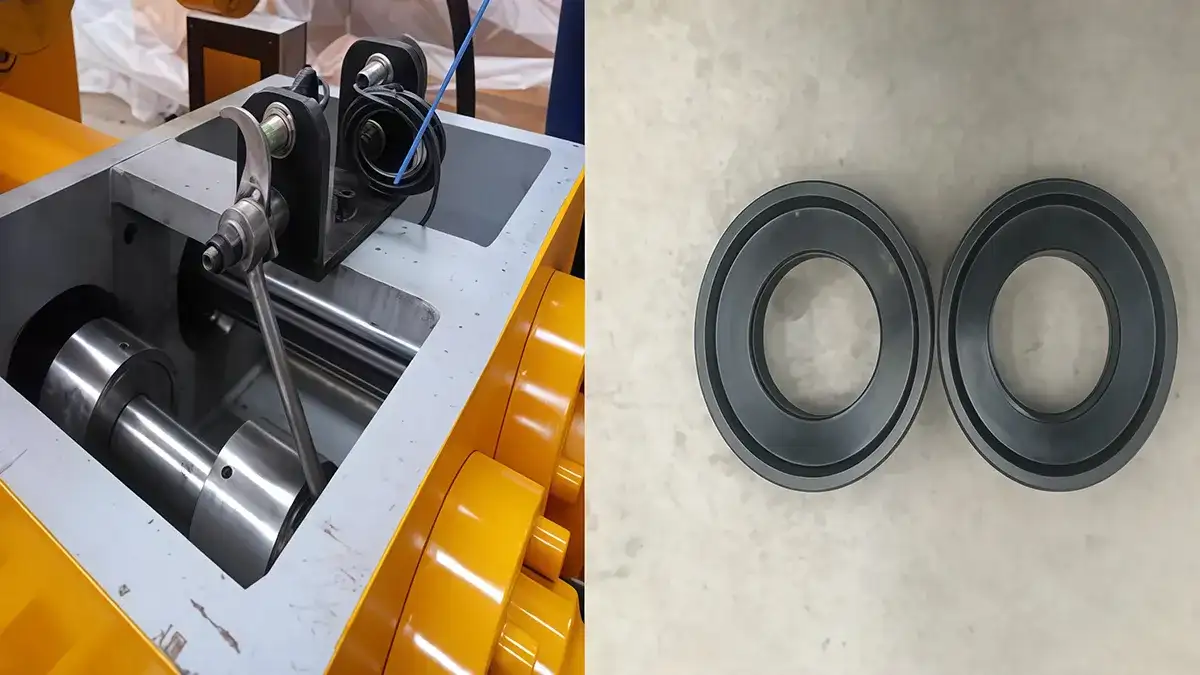

К изнашиваемым элементам относятся только уплотнительные элементы и детали поршневого узла, благодаря чему этот плунжерный насос отличается простым и экономичным обслуживанием.

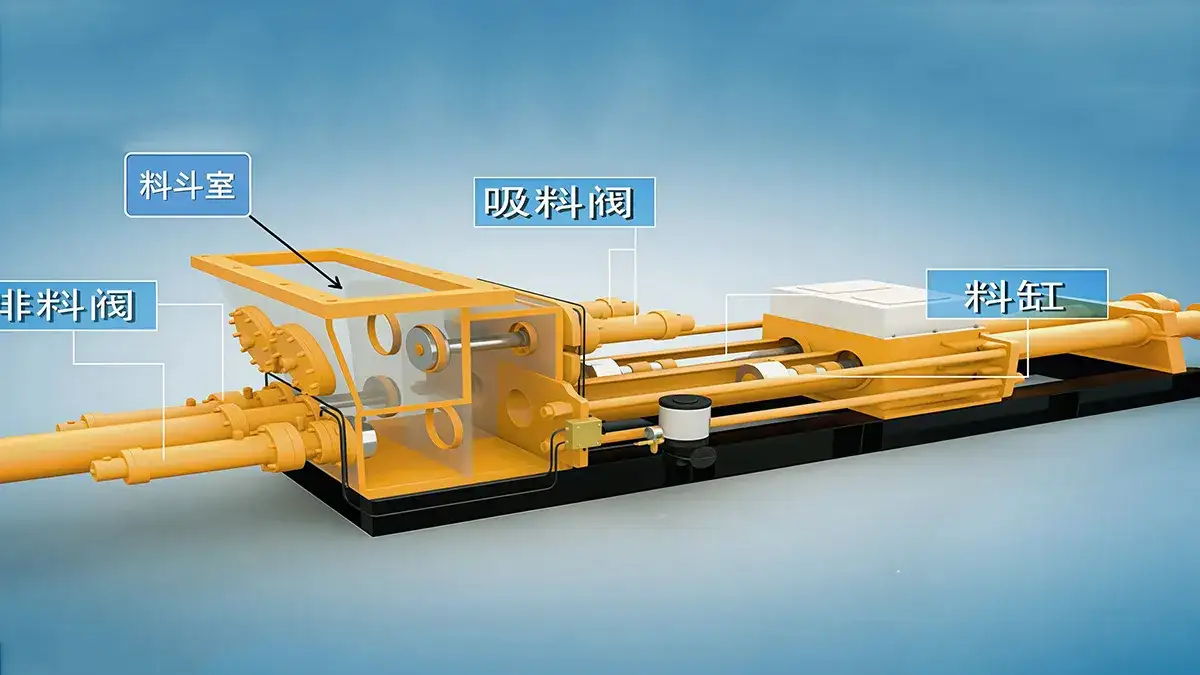

Чередующийся цикл работы двух цилиндров (один цилиндр заполняется материалом, в то время как другой нагнетает материал в трубопровод) обеспечивает непрерывное продвижение материала и предотвращает его обратный поток. Это также повышает стабильность давления в трубопроводе, снижает вибрации и уровень шума.
- Гидравлическое усилие передаётся строго по оси, благодаря чему отсутствует постоянная боковая нагрузка, как в конструкциях с S-образным клапаном. За счёт более сбалансированной нагрузки плунжерный насос работает стабильнее, а также снижается износ рабочих узлов.

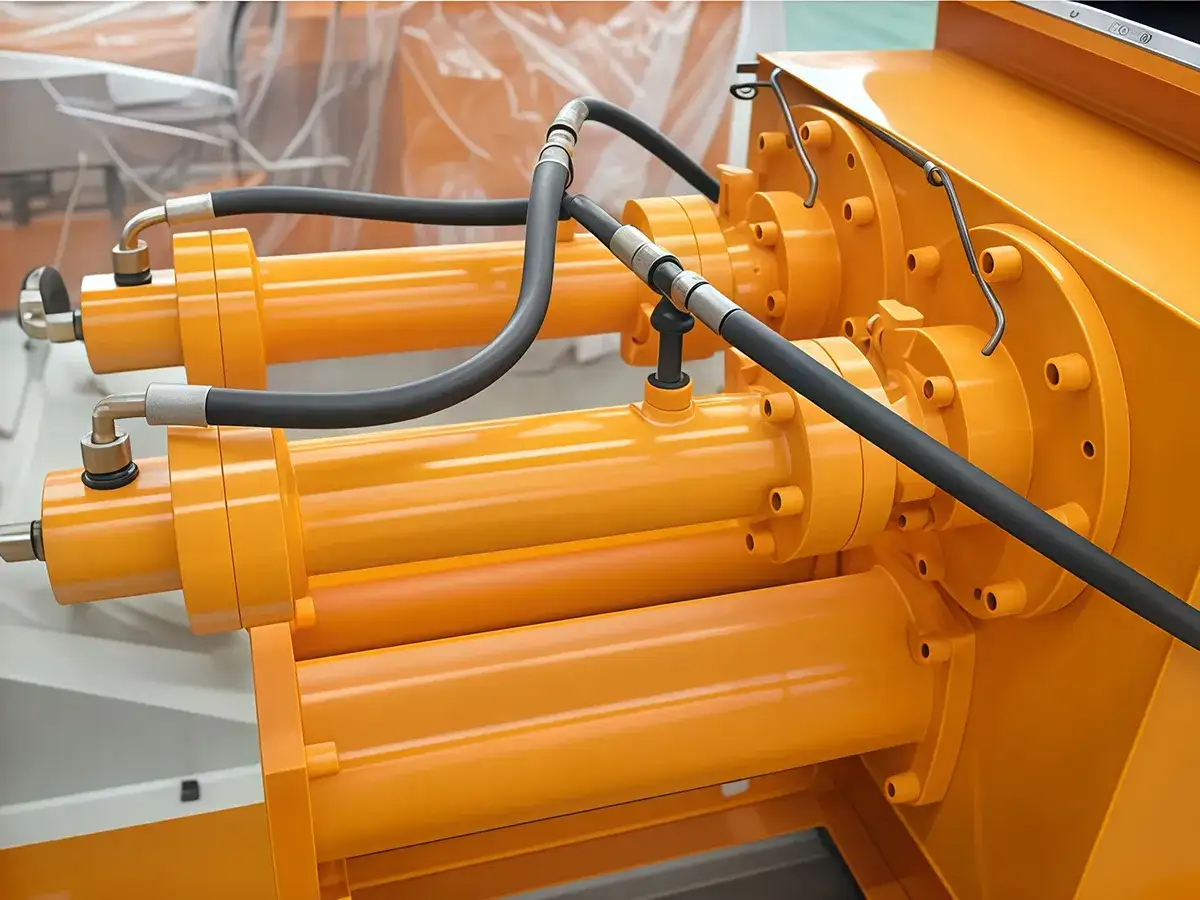

- Основной гидравлический цилиндр и цилиндр, который управляет конусным клапаном, имеют одинаковую систему уплотнений. Это повышает надёжность и долговечность уплотнений и цилиндра.
- Полностью закрытая конструкция насоса предотвращает утечку материала.
